Un module de cristal liquide (LCM), également connu sous le nom de module LCD, est un composant qui intègre un panneau d'affichage à cristaux liquides (LCD), des circuits de pilote clés et un système de rétro-éclairage pour produire des informations visuelles. En tant que composante centrale des appareils électroniques modernes, le LCM est largement utilisé dans l'électronique grand public, l'équipement industriel, les dispositifs médicaux, les écrans automobiles et les appareils de maison intelligents en raison de sa conception compacte, de sa faible consommation d'énergie et de sa multifonctionnalité.

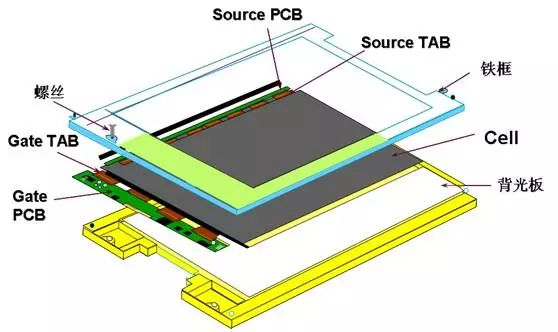

LCM se compose généralement de trois composants centraux:
Le panneau de cristal liquide modifie l'orientation des molécules de cristal liquide à travers un champ électrique. Lorsqu'une tension est appliquée, les molécules de cristal de liquide se tournent pour ajuster le taux de transmission lumineux de la source de rétroéclairage, créant ainsi le contraste et la couleur. Le circuit du pilote convertit les signaux d'entrée à partir de périphériques tels que les microcontrôleurs en commandes de contrôle des pixels, affichant finalement du texte, des graphiques ou des images dynamiques.
Selon le mode LCD, il y a TN, HTN, STN, FSTN et VA. Selon le processus de production, il y a SMT, COB et COG. Parmi eux, le module COG est de plus en plus largement utilisé en raison de son intégration élevée, de sa consommation élevée et légère, à faible coût et à faible consommation d'énergie.

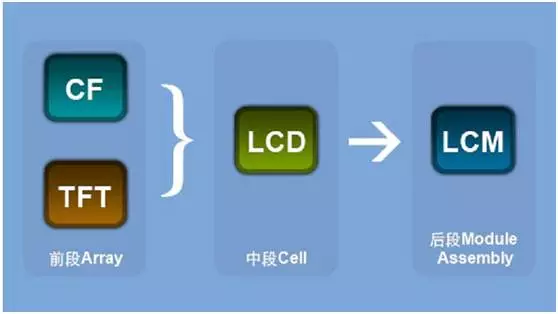

LCD
-Efort uniquement au panneau LCD (sans circuit de pilote, contrôleur ou rétroéclairage).
-Cesion additionnelle du circuit de conducteur, de la gestion de l'alimentation, de l'interface, etc.
- Scénarios utiles: Des solutions d'affichage hautement personnalisées sont requises, ou des capacités de conception de lecteur de support existantes sont disponibles.
LCM
- Panneau LCD intégré + circuit de pilote + contrôleur + rétroéclairage + interface.
-Plug and jouer, développement simplifié.
-Suible pour les scénarios: prototypage rapide, ressources limitées ou besoin de raccourcir le temps sur le marché.
Facteurs clés de la sélection
| facteur | LCD | LCM |
| Développer une complexité | Élevé (nécessite un conducteur auto-développé) | faible |
| cycle de développement | long | court |
| coût de premier ordre | Bas, mais le coût total peut être plus élevé | Circuits élevés et moins périphériques |
| flexibilité | Haut (conducteur personnalisable) | Low (Limited by Module Fonction) |
| Occupation spatiale | Plus compact (adapté aux conceptions hautement intégrées) | Grand (y compris les circuits périphériques) |
Recommander le scénario de sélection
Sélectionnez LCD:
-Le produit a besoin d'effets d'affichage spéciaux (tels qu'un taux de rafraîchissement élevé, une faible optimisation de puissance).
-Ayez une équipe de développement de conducteur mature ou une réutilisation des solutions existantes.
-Et des coûts extrêmement sensibles et de la production à grande échelle (comme l'électronique grand public).
Sélectionnez LCM:
-Ne ne doit pas vérifier rapidement les fonctions (telles que les panneaux de maison intelligents, HMI industriel).
-Lack des ressources de développement matériel ou des contraintes de temps.
-Small Production par lots (comme les projets de créateurs, l'instrumentation).

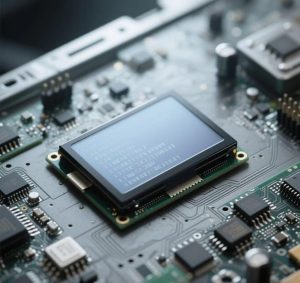

LCM se trouve couramment dans les appareils suivants:
- Appareils à domicile (par exemple four à micro-ondes, machine à laver)
- Interface de machine humaine industrielle (HMI)
-De tableau de bord et système de divertissement en voiture
-Manes médicales et équipement de diagnostic portable
- Instrument à main
Affichage oriental a été fondée en 1990. Il s'agit d'un fabricant national de premier plan spécialisé dans la conception, le développement, la production et les ventes d'affichages de cristal liquides (LCD) et leurs modules (LCM). L'entreprise a été témoin de tout le voyage des LCD en Chine, de ses premiers stades à un développement à la prospérité. Les produits LCM ont constamment évolué et diversifié, offrant une gamme de types, notamment TN, HTN, STN, FSTN et VA. Les processus de production incluent SMT, COB et COG. Ces produits sont largement utilisés dans des industries telles que l'automobile, le contrôle médical, le contrôle industriel et les appareils domestiques, avec une large présence sur les marchés nationaux et internationaux.
